Artikelbeschreibung

PremiumX Satellitenanlage aus Stahl in Ziegelrot

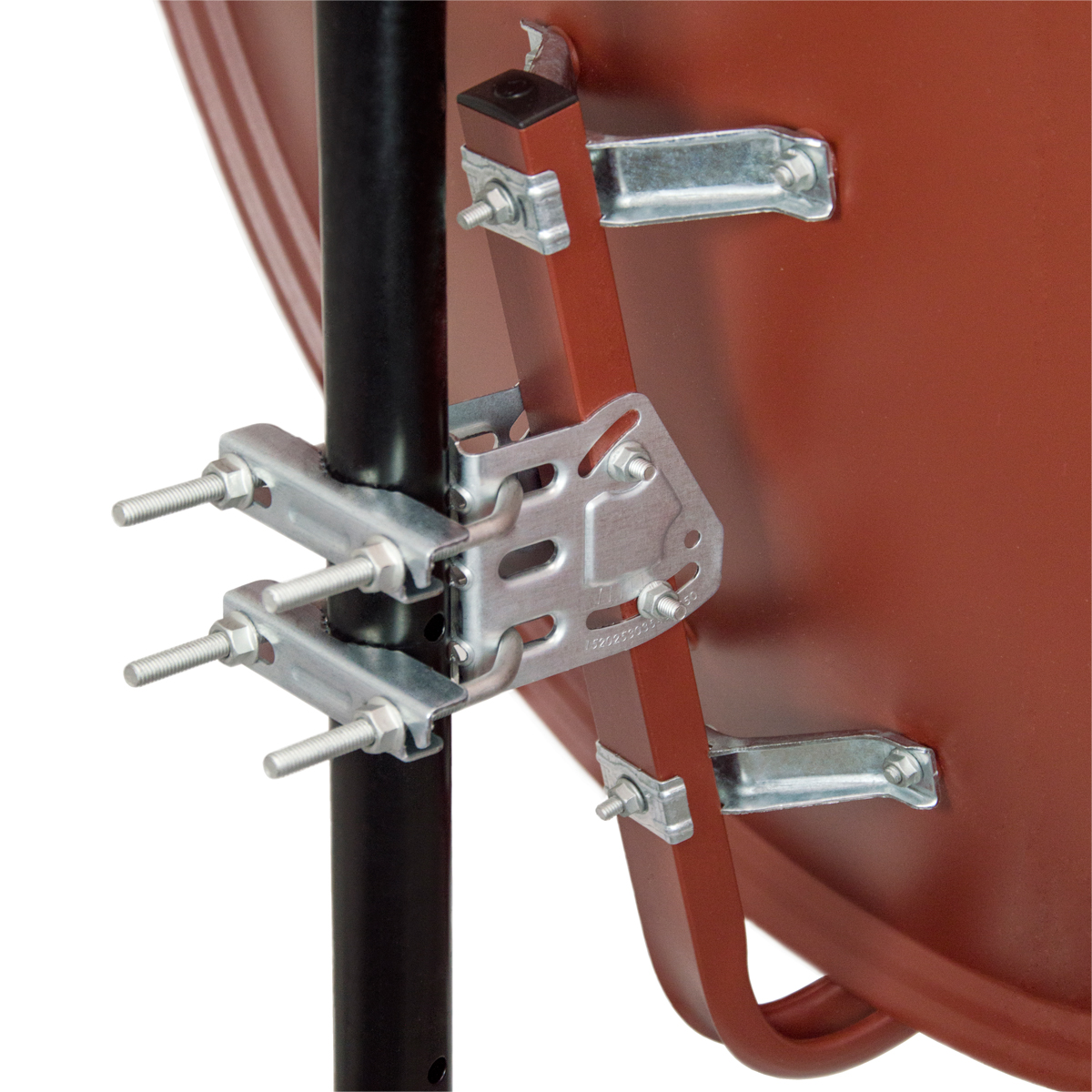

Bester Empfang und höchste Qualität. Die montagefreundliche und robuste Sat-Antenne von PremiumX gewährleistet dank ihrer hochwertigen Verarbeitung störungsfreies Fernsehen. Die Schüssel und der Antennenarm haben eine Polyesterbeschichtung und das Rückenteil ist verzinkt somit werden die Aufbauteile und auch die Schüssel selbst optimal von der Korrosion geschützt und hält sie auch bei extremen Witterungsbedingungen stand.

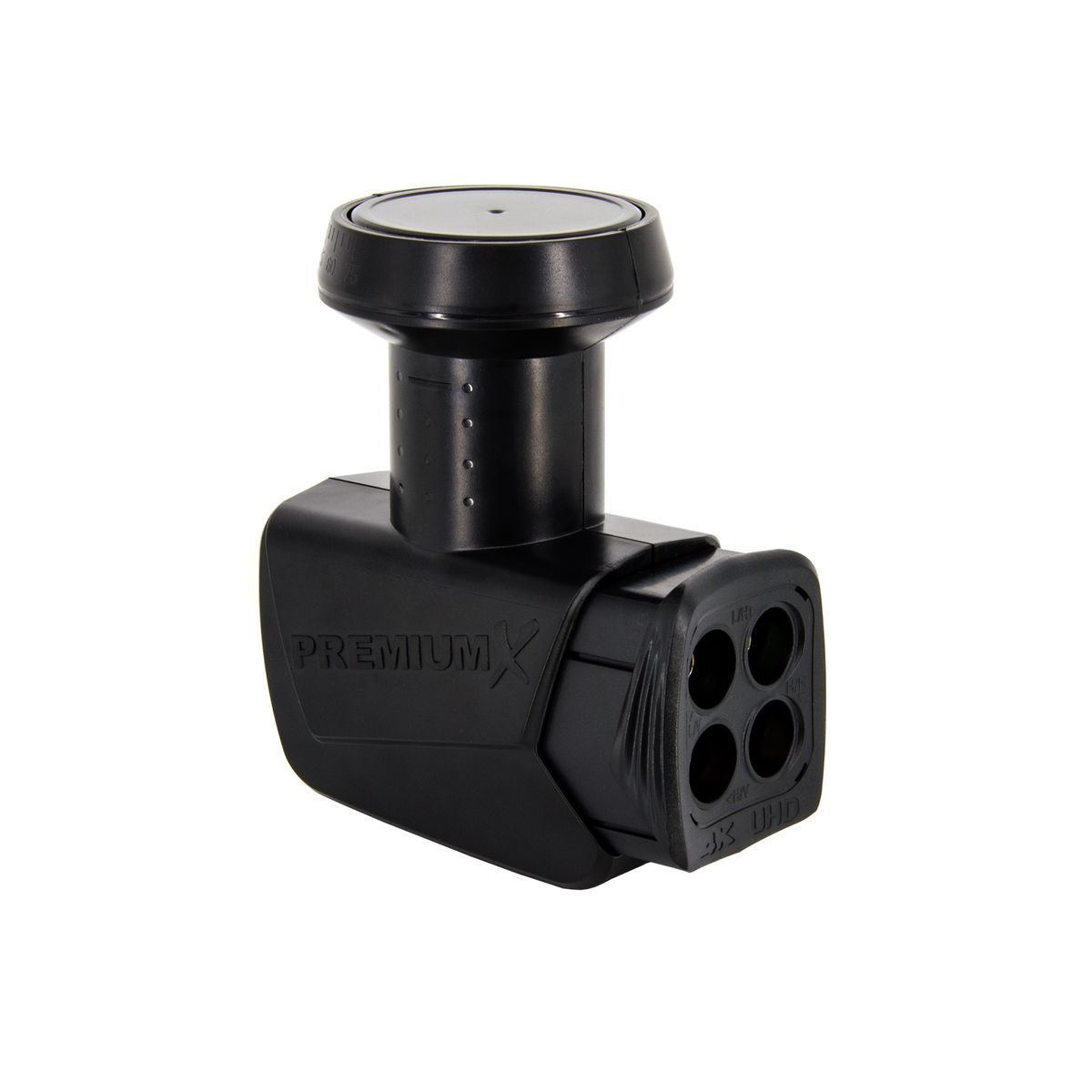

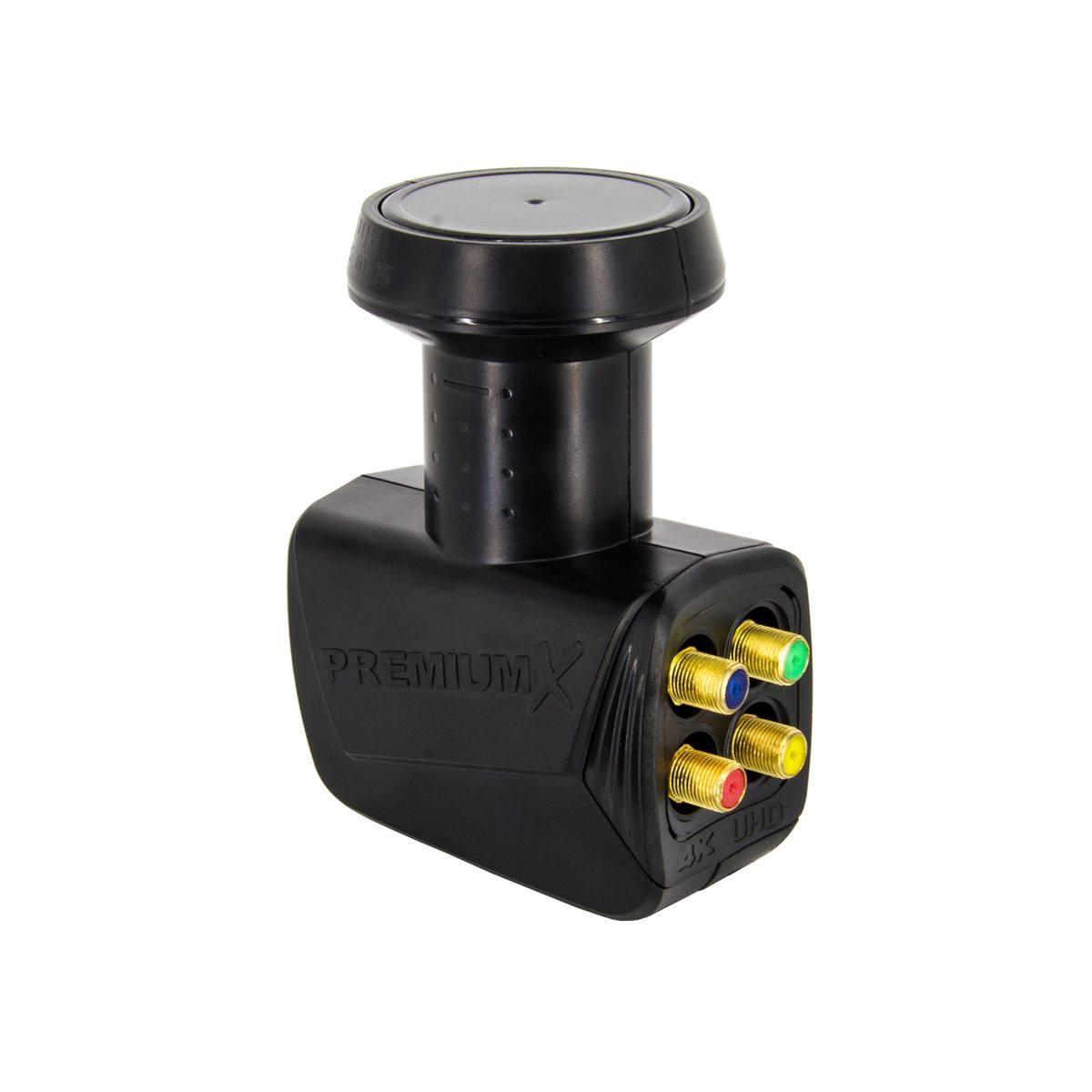

Leistungsstarke LNB von der Marke PremiumX

Das Quattro LNB ermöglicht den Signalempfang von einem Satelliten und ist bestens geeignet für HD-Übertragungen. Da es nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

Zum Aufbau von Mehrteilnehmer-SAT-Anlagen in Verbindung mit einem Multischalter

Schutz der F-Anschlüsse durch herausziehbare Wetterschutzabdeckung
Gehäuse ist vollständig gekapselt
Hitzebeständige Feedhornkappe
Extrem hohe Kreuzpolarisationsisolierung
Hervorragende Phasenrauschwerte
Für Multifeedanlagen geeignet
Ausgezeichnete Rauschwerte
Minimaler Störpegel
Ausfallsicherheit

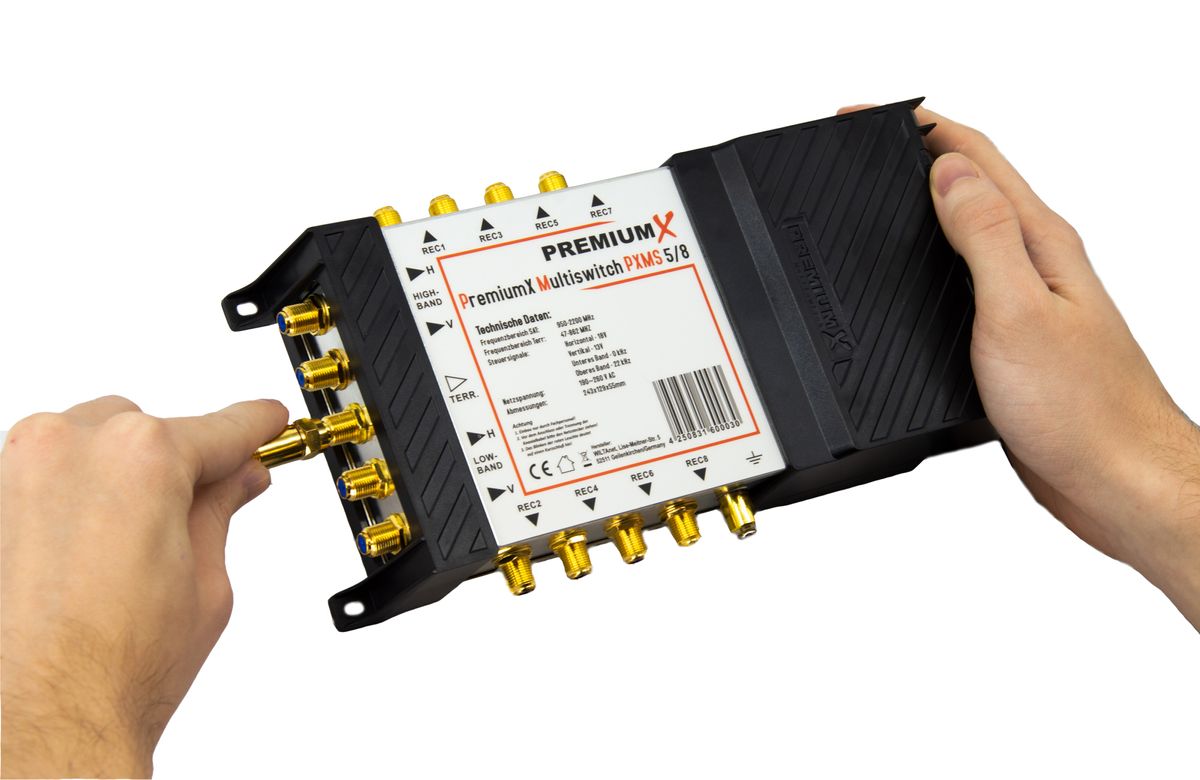

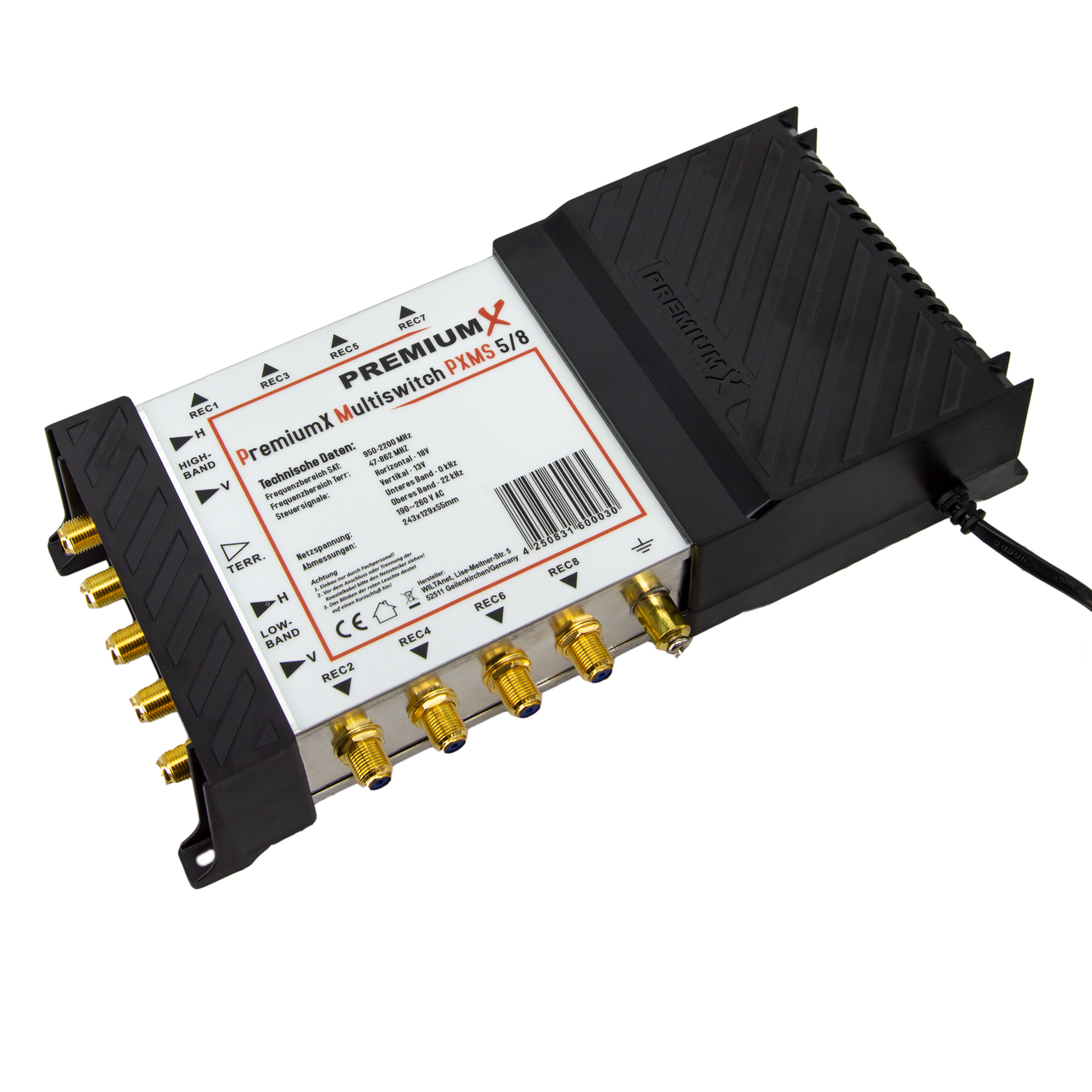

Sat-Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse.

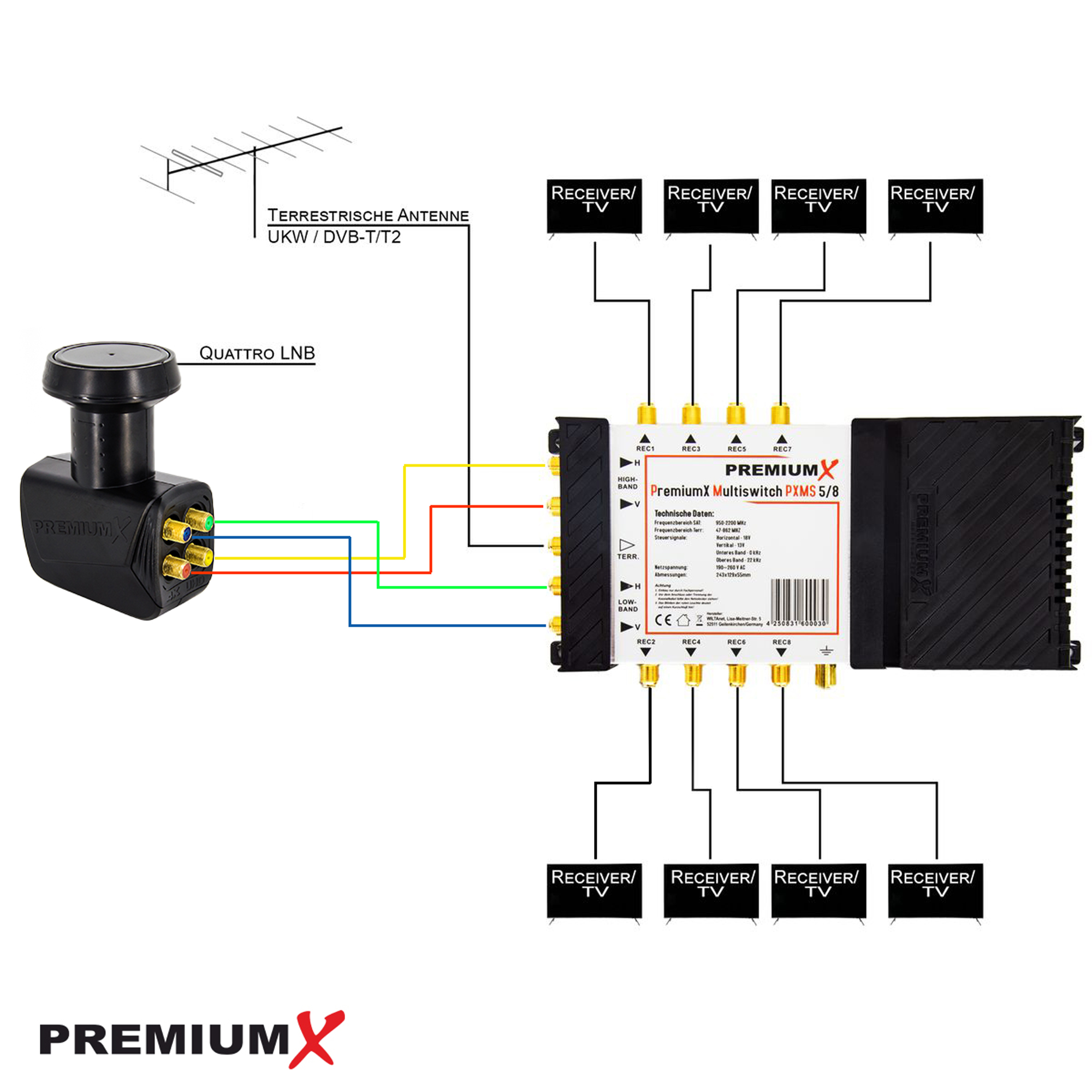

Der Satellitenmultischalter PremiumX PXMS-5/8 ist ein Bauteil einer Satelliten Empfangsanlage in Satblock-Verteiltechnik, der den Gemeinschaftsbetrieb von bis zu 8 Empfänger an einer Satellitenantenne mit einem Quattro LNB ermöglicht. Die Hauptaufgabe besteht in der Verteilung der vom LNB gelieferten Signale an die einzelnen Satellitenreceiver / Fernseher. Für den Empfang terrestrischer Antennensignale verfügt der Satellitenmultiswitch über einen Anschluss für eine terrestrische Antenne. Alle Teilnehmer können unabhängig voneinander die volle Programmvielfalt nutzen.

Der Multiswitch arbeitet ausschließlich mit Quattro LNB!

F-Stecker zum direkten aufdrehen für 7,5 mm Koaxialkabel
SAT-Antennenstecker veredelt mit Dichtungstring / Wetterschutzfunktion
F-Aufdrehstecker ideal zum Aufrüsten oder Umbau einer Satellitenanlage

Montageanleitung:
- Ummantelung entfernen
- Kabel abisolieren
- Geflecht nach hinten legen
- Innenleiter freilegen
- Stecker aufdrehen

Technische Daten

Sat Antenne 80 cm Stahl

Größe: 80 Ø
Diameter 1: 730 mm
Diameter 2: 800 mm
Farbe: ziegelrot
Gain 10.70 GHz - 11.70 GHz: 36 dB
Gain 11.70 GHz - 12.50 GHz: 37.5 dB
Gain 12.50 GHz - 12.75 GHz: 38.1 dB
Mast clamp: 32 mm - 50 mm
Offsetwinkel: 26 °

Multischalter 5/8

Frequenzbereich SAT: 950-2200 MHz
Frequenzbereich Terr.: 47-862 MHz
Steuersignale:
Horizontal - 18V
Vertikal - 13V
Unteres Band (Low-Band) - 0 kHz
Oberes Band (High Band) - 22 kHz
Netzspannung: 190˜260 V AC
Netzfrequenz: 50 / 60 Hz
Abmessungen: 243x129x55mm
Betriebstemperatur: -40° bis 60° C

LNB Quattro

Universal Quattro LNB
Rauschmaß von nur 0.1 dB (Typ.)
zum Anschluß von Multischalter
Universal LNB (Digital | HDTV | FullHD | 3D TV - geeignet)
Für Multischalterbetrieb
Rauschmass: 0,1dB
Eingangsfrequenzbereich: 10.7 - 12.75 GHz
Oszillatorfrequenz: 9.75 - 10.6 MHz
Signalverstärkung: 56dB
Feeddurchmesser: 40mm
Multifeedhalter geeignet
